Устройство точного дозирования КОМПО УТД-01

Устройство точного дозирования КОМПО УТД-01 предназначено для повышения точности дозирования эмульгированных фаршей и паштетов, плавленых сыров и других пастообразных продуктов при выработке на линии оборудования, состоящей из шприца «КОМПО-ОПTИ» и автоматического клипсатора КН-32, упаковывающей продукт в рукавную оболочку (точность дозирования ± 1%*).
Рабочий узел устройства работает по принципу объёмного дозирования: дозирующий цилиндр выталкивает определенный объем продукта в цевку клипсатора.
Высокая производительность, точность дозирования и возможность работы с любыми видами пастообразных продуктов позволяют получать продукт высокого качества, удовлетворяющий всем запросам покупателя и требованиям стандартов на допустимое отклонение массы.
Устройство используется только с винтовыми шприцами и автоматическими клипсаторами КОМПО.
Наименование параметра Значение параметра
диапазон регулирования дозы, г 100-1000
точность дозирования на оболочках Ø 40-75 мм, % +/- 1*
расход воздуха, л/цикл 1,82
габаритные размеры, мм, не более:
– длина
– ширина
– высота
960
650
1460
вес нетто, кг 85

* В зависимости от калибра оболочки – чем меньше диаметр, тем выше точность.

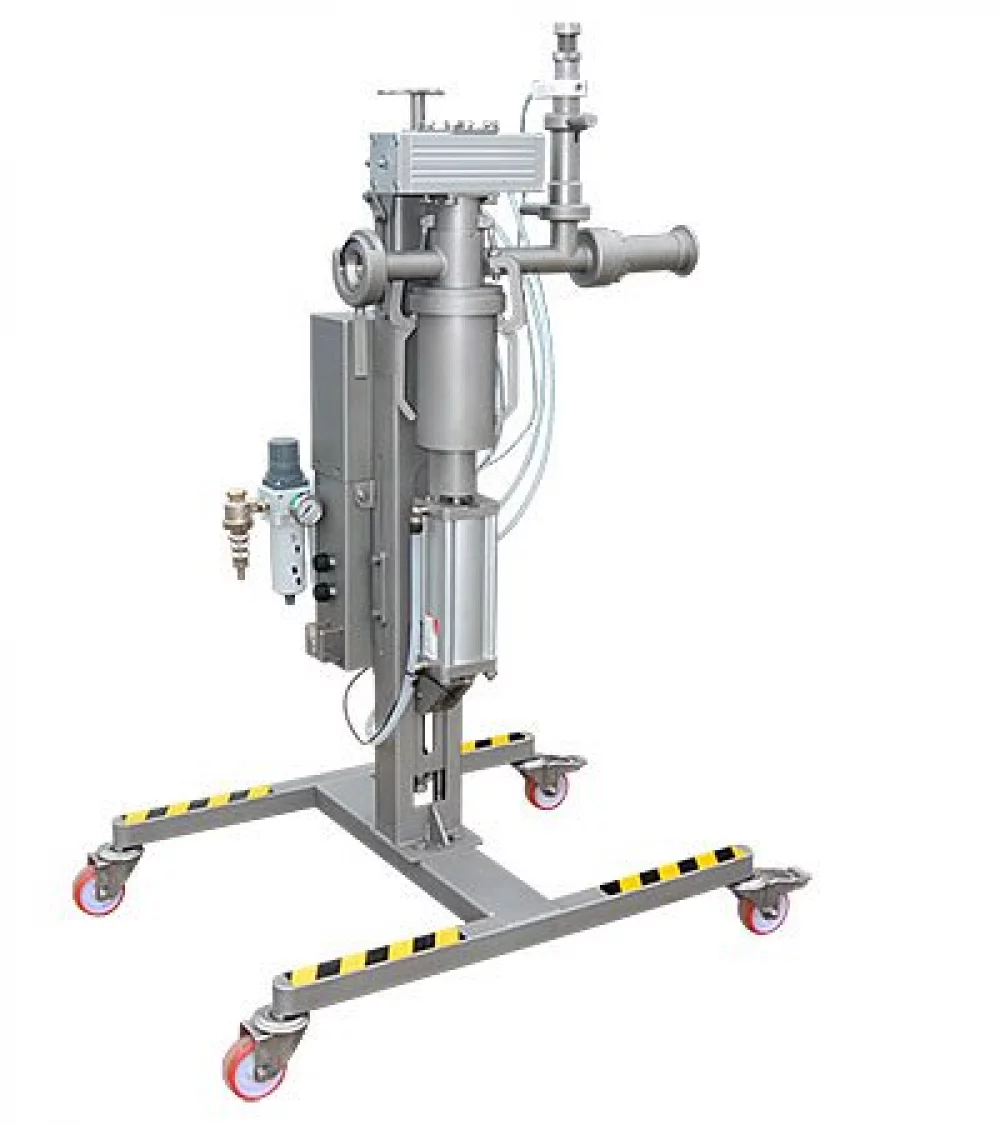

УТД главный вид

САНИТАРНАЯ ОБРАБОТКА

Все узлы, контактирующие с продуктом, являются быстросъёмными без использования специальных инструментов, что обеспечивает проведение качественной мойки и дезинфекции изделия.



Повышает производительность линии
Точность дозирования ± 1 %
Работа с любыми видами пастообразных продуктов

РАБОТА УСТРОЙСТВА

Устройство осуществляет объёмное дозирование посредством наполнения фаршем цилиндра и последующего выдавливания его поршнем с пневмоприводом в цевку клипсатора.

Размер дозы регулируется вращением регулировочной ручки и заключается в изменении объёма цилиндра (расстояния от поршня до верхней части цилиндра).

Устройство агрегатируется со шприцом. К выходному патрубку УТД подключается питатель клипсатора. Передача управляющих сигналов от УТД к шприцу и клипсатору осуществляется посредством электрических кабелей. Обслуживает линейку оборудования шприц + УТД + клипсатор один работник.



УТД продукция УТД вареные колбасы



В начале процесса специальный золотник, перенаправляющий потоки фарша, находится в положении наполнения продукта в цилиндр. Шприц начинает подачу фарша в полость цилиндра УТД. Одновременно поршень начинает движение вниз, создавая дополнительный всасывающий эффект. Когда поршень достигает нижней мёртвой точки, срабатывает датчик, который даёт команду приводу золотника повернуться в положение выгрузки, а поршню двигаться вверх, выталкивая дозу фарша в цевку клипсатора. Клипсатор осуществляет формовку батона и выдачу его на технологический стол. Оператор производит контрольное взвешивание сформованного батона и, при необходимости, корректирует дозу, вращая регулировочную ручку. После настройки дозы линейка переключается в работу в автоматическом режиме.



УТД вид сбоку

ТОЧНОСТЬ ДОЗИРОВАНИЯ

Применение УТД позволяет обеспечить повторяемость дозы с погрешностью +/- 1%. Погрешность дозирования связана и зависит от наличия и равномерности распределения воздуха в наполнителе, от стабильности диаметра наполняемой оболочки, от правильности подбора диаметра цевки и тормозного узла к диаметру используемой оболочки, от стабильности работы клипсатора.

Для получения оптимального результата необходимо обеспечить качественное вакуумирование фарша в куттере, использовать специальные разгофраторы оболочки, позволяющие применять тормозной узел оболочки с проходным диаметром максимально близким к номинальному диаметру оболочки, соблюдать требования производителя по подготовке оболочки.

Для достижения максимальной точности дозирования необходимо соблюдать зависимость требуемого веса батона и минимально возможного диаметра оболочки:



Номинальный диаметр (калибр) оболочки, мм Диапазон веса батона, г
40 170-1000
45 240-1000
50 330-1000
55 440-1000
60 570-1000
65 720-1000
70 900-1000
75 1000
80



ДОЗИРУЮЩИЙ ЦИЛИНДР

Возможны варианты поставки дозирующих узлов с гильзами объёмом 500 мл и 1000 мл. Гильза 1000 мл обеспечивает дозирование во всем диапазоне весов от 100 гр до 1000 гр, но при этом возможность более точной корректировки веса при производстве, например, батончика весом 200 гр будет при использовании гильзы объёмом 500 мл.



УТД вид слева



Достоинства

– повышает производительность линии;
– минимальные затраты времени для настройки и обслуживания;
– линия оборудования управляется одним оператором;
– удобство санитарной обработки;
– надёжность и низкие финансовые затраты при эксплуатации.



УТД схема
