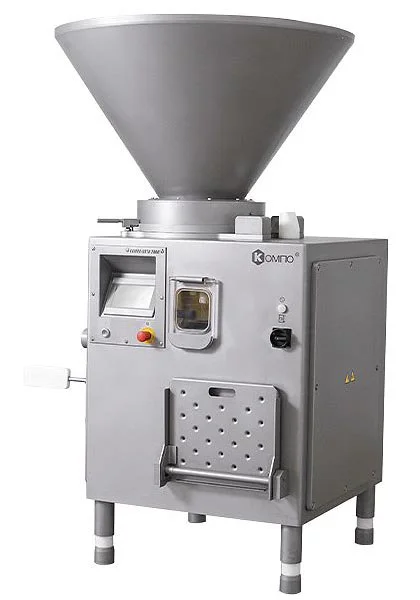

Шприц вакуумный КОМПО ОПТИ 2000М

Шприц вакуумный ОПТИ 2000М предназначен для наполнения и дозирования фаршей варёных и структурных колбас, сосисок, сарделек, ливерных и кровяных колбас, а также паштетов. Запатентованная конструкция узлов нагнетающего насоса позволяет получить готовый продукт, отличающийся монолитностью, плотной консистенцией, без пор и пустот.
Применение винтов специальной конструкции совместно с ВОЛЧКОМ-ПРИСТАВКОЙ ВП-6000 гарантирует высокое качество рисунка варёно-копчёных, полукопчёных, сырокопчёных и сыровяленых колбас на уровне роторных шприцов.
Температурный диапазон перерабатываемых фаршей от -4°С до +60°С.
Модель ОПТИ 2000М
ворошитель в бункере +
загрузочное устройство ФЦБ опция
устройство порционирующее опция
волчок-насадка ВНБ опция
температурный режим фарша, °C от -4
техническая производительность, кг/ч 9000 – 14000
диапазон регулирования
величины разовой дозы, г
10-9999
вместимость бункера, л 250
высота до оси цевки, мм 1020±20
мощность двигателя, кВт 11
габаритные размеры, мм, не более:
– длина
– ширина
– высота
1215
1215
2080
вес нетто, кг 695





Вакуумный шприц состоит из корпуса (размещён асинхронный электродвигатель с частотным преобразователем, двухвинтовой насос с редуктором, электрошкаф, фаршесборник вакуумной системы, привод ворошителя, привод перекрутчика, вакуумный насос), на котором смонтированы: бункер для накопления фарша (с активным и реактивным ворошителями), ЖК-панель управления, подколенный выключатель и ступенька для зачистки бункера.

Опти 2000М ворошитель

В МОДЕРНИЗИРОВАННОМ КОМПО ОПТИ 2000М ИСПОЛЬЗУЕТСЯ:

  • Вакуумная система с программной регулировкой вакуума
  • Усиленный ворошитель для работы на замороженных структурных фаршах
  • Двигатель мощностью 11 кВт

БЕЗОПАСНОСТЬ

Для обеспечения безопасных условий эксплуатации шприц оборудован датчиками блокировки работы:

  • при отведенном бункере
  • при снятой насадке корпуса вытеснителя
  • при разложенной лестнице для обслуживания бункера

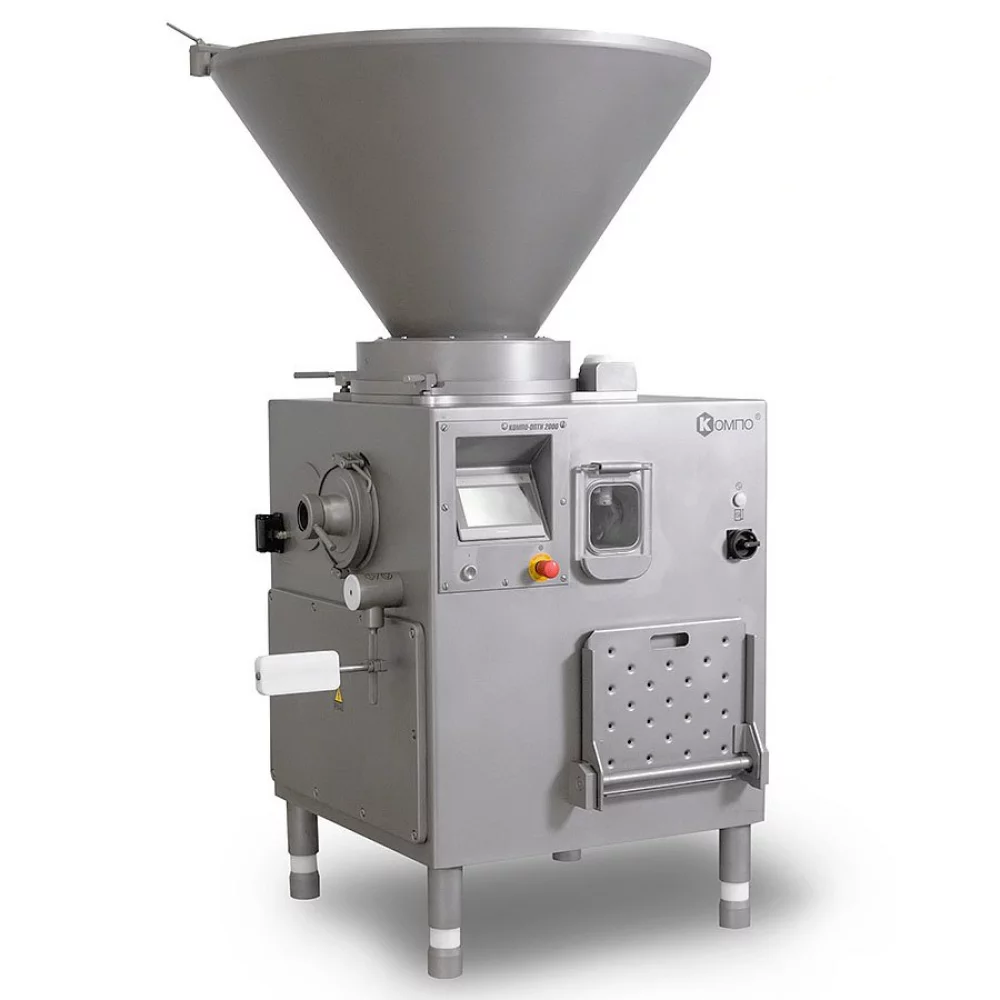

Опти 2000м главный вид

ПРОИЗВОДИТЕЛЬНОСТЬ

  • Вакуумный шприц рекомендован для средних и крупных предприятий.
  • Теоретическая производительность шприца в режиме насоса составляет до 14 000 кг/ч.
  • Фактическая производительность при работе с клипсаторами зависит от активности оператора (остановки на надевание оболочки на цевку), диаметра цевки, диаметра наполняемой оболочки, длины колбасных батонов, скорости работы клипсатора (пережим наполненной оболочки, протяжка щёк, наложение клипс, разделение батонов).

СПОСОБЫ ВЫРАБОТКИ КОЛБАСНОЙ ПРОДУКЦИИ

Для производства сосисок и сарделек совместно со шприцом используется порционирующее устройство (перекрутчик ФПК и ФПЛ) или сосисочная линия, в которой шприц выполняет функцию насоса для фарша.

Опти 2000м вареная колбаса Опти 2000м продукция

Производство колбасных батонов на шприце можно осуществлять следующими способами:

Работа на прямом наполнении – на шприц устанавливается соответствующая цевка. На цевку одевается оболочка (рукавная или заготовленными отрезками), шприц наполняет оболочку и формовщик вручную производит формовку колбасного батона – посредством ее перекрутки; вязки шпагатом; наложения скрепки на ручных клипсаторах КН6Р, КН-7Р, пневматических односкрепочных клипсаторах КН-3С, КН-4С, пневматическом двухскрепочном клипсаторе КН-21М или формовка производится на машине для перевязки сарделек.

Работа с пневматическими, полуавтоматическими и автоматическими клипсаторами – клипсатор (КН-22С, КН-23С, КН-24П, КН-26П, КН-201, КН-32, КН-501) соединяется со шприцом, оболочка одевается на цевку клипсатора. Шприц по сигналу от клипсатора наполняет фарш в оболочку. Клипсатор осуществляет пережим наполненной оболочки, наложение скрепок, петли и отрезание сформованного батона. Существует возможность адаптировать шприц к работе с клипсатором любого производителя.

Работа с устройством точного дозирования УТД-01 –  при повышенном требовании к точности дозирования колбасных батонов в линейке со шприцом используется УТД-01 и автоматический клипсатор КН-32 или КН-501.

Для улучшения качества рисунка на срезе и под оболочкой структурных колбас (в/к, п/к, с/к, с/в) желательно использовать волчок-приставку ВП-6000.

РАБОТА ШПРИЦА

Вакуумный шприц обслуживает один оператор. При работе шприца с перекрутчиком или клипсатором один оператор в состоянии обслуживать оба изделия. Для навешивания сформованных колбасных батонов на коптильные рейки потребуются дополнительные работники.

К шприцу подключается клипсатор, перекрутчик или цевка для прямого наполнения. Фарш при помощи подъёмника загружается в бункер.

Оператор выбирает в меню панели управления один из четырех режимов работы:

  • Ручной – величина дозы определяется временем нажатия на подколенный выключатель.
  • Единичный – величина дозы задается настройками на пульте управления, а для ее выдачи необходимо кратковременно нажать на подколенный выключатель.
  • Автомат – режим для работы с клипсаторами. Доза задается в настройках и выдается, с учетом настроенных пауз, по сигналу от клипсатора.
  • Перекрутчик – режим для работы с перекрутчиком ФПК и ФПЛ.



Далее задаются требуемые параметры: размер дозы, скорость наполнения, глубину вакуума, скорость ворошителя. Фарш под действием вакуума, создаваемого вакуумной системой и винтами, при выталкивании фарша, а также собственного веса, затягивается в рабочую зону, где подхватывается винтами, частично вакуумируется и перемещается к зоне выгрузки, откуда через цевку наполняется в оболочку.

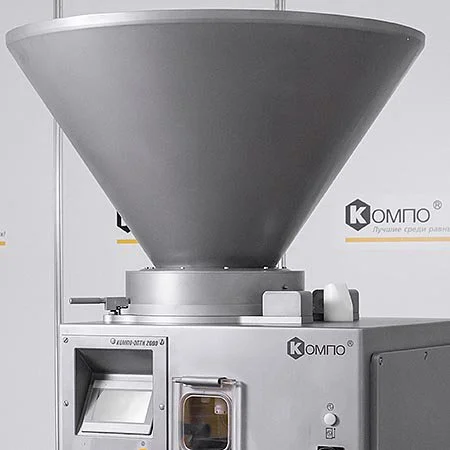

Опти 2000м загрузочный бункер

ЗАГРУЗОЧНЫЙ БУНКЕР

Шприц оборудован загрузочным бункером ёмкостью 250 л.

В бункере смонтирован активный (спираль со скребком) и реактивный (спиралеобразная направляющая) ворошители.

Задача активного ворошителя – зачищать нижнюю часть бункера от фарша и стабилизировать равномерность подачи фарша к винтам.

Задача реактивного ворошителя – направлять поток фарша, толкаемый активным ворошителем, в приёмную зону винтов.

В модернизированном КОМПО-ОПТИ 2000М изменено крепление реактивной спирали для удобстства доступа и обслуживания. Удобство зачистки бункера при переходе на другой вид продукции, а также при его санитарной обработке, обеспечивает складная ступенька, благодаря которой оператор небольшого роста получает полноценный доступ в бункер.

ВАРИАНТЫ ВИНТОВ ВЫТЕСНИТЕЛЯ

Опционально могут поставляться 8 вариантов винтов.

Каждый из вариантов винтов имеет свое назначение по применению в производстве определенных видов продукции: сарделек, сосисок, варённых или структурных колбас. Использование винтов новой конструкции позволяет существенно повысить точность дозирования, производительность и качество работы на структурных фаршах. Комплект винтов вытеснителя подбирается индивидуально в зависимости от требований клиента на основании технического задания. Техническим заданием определяется перечень продуктов, которые планируется выпускать на вакуумном шприце, их основные характеристики и требования к точности дозирования, производительности. Для увеличения срока службы винтов и корпуса вытеснителя в шприце применена опорная решётка, которая предотвращает контакт корпуса вытеснителя и винтов в процессе работы шприца.

ВАКУУМНАЯ СИСТЕМА

В КОМПО ОПТИ 2000М ИСПОЛЬЗУЕТСЯ УСОВЕРШЕНСТВОВАННАЯ ВАКУУМНАЯ СИСТЕМА С ПРОГРАММНЫМ УПРАВЛЕНИЕМ.
 На панели управление можно выбирать требуемый режим работы вакуумной системы:

  •  “Постоянный вакуум”. Задаётся глубина вакуума. Данный параметр постоянно автоматически поддерживается и во время работы, и во время остановок шприца. При переработке жидких фаршей возможен вариант засасывания фарша в фаршесборник при остановке шприца, что снижает эффективность работы вакуумной системы.
  • “Вакуум+”. Применяется при работе на жидких фаршах. Вакуум подается только во время работы шприца. При простоях он отсутствует и не происходит вытягивание фарша в фаршесборник. Это позволяет при старте работы шприца установить вакуум заданной глубины и существенно снизить количество пор в фарше.

Опти - варианты цевок 2000м

АССОРТИМЕНТ ЦЕВОК

Для работы на прямом наполнении имеются цевки диаметром 10, 19, 23, 29, 35 мм. При необходимости улучшить рисунок под оболочкой в/к, с/к колбас возможно применение цевки-розочки д. 29 мм.

Возможен вариант изготовления цевок других диаметров.

ОГРАНИЧИТЕЛИ СЕЧЕНИЯ И РАССЕКАТЕЛИ ФАРША

В случае переработки фаршей вареных колбас, предрасположенных к порообразованию, для получения гарантированного результата необходимо использовать ограничитель сечения фарша в бункере, задача которого увеличить площадь контакта фарша с зоной вакуума для большей эффективности удаления воздуха. Вид ограничителя сечения подбирается опытным путем для каждого вида фарша.

Дополнительный способ устранения пор – применение рассекателей и стабилизаторов фарша, которые за счет резкого многократного изменения направления потока фарша заставляют пузырьки воздуха разделяться на более мелкие фракции, невидимые глазу. В наличии имеется большой ассортимент рассекателей фарша с разными размерами проходных отверстий (7, 9, 10, 11, 12, 14, 15 мм), что позволяет опытным путем подбирать необходимый вариант, при котором в фарше отсутствуют поры и пустоты, а падение производительности шприца минимально.

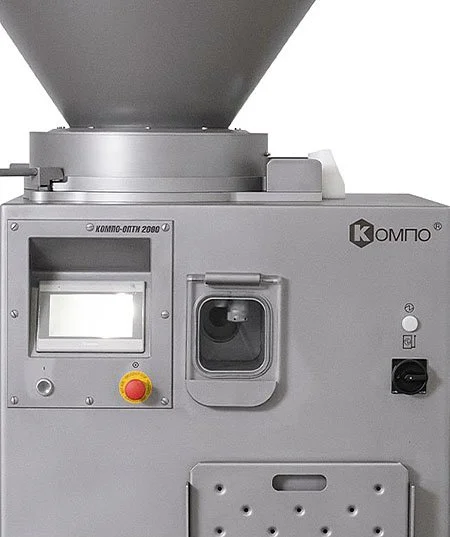

Панель управления 2000м

СИСТЕМА УПРАВЛЕНИЯ:

Шприц оборудован 7-ми дюймовым сенсорным ЖК-монитором управления. Размер кликабельных иконок меню подобран оптимальным для удобной работы оператора в резиновых перчатках. Интерфейс меню прост и интуитивно понятен. В памяти шприца можно сохранять до 384 программ с параметрами для каждого продукта. На мониторе управления установлен защитный экран, предохраняющий его от внешних воздействий.

В ПРОГРАММНОМ ОБЕСПЕЧЕНИИ КОМПО ОПТИ 2000М РЕАЛИЗОВАНЫ СЛЕДУЮЩИЕ ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ:

  • Хранение настроек вакуума в памяти шприца для различных видов фарша
  • Пониженный вакуум
  • Предклипсование
  • Обратное всасывание

Опти 2000м устройство загрузочное

УСТРОЙСТВО ЗАГРУЗОЧНОЕ

Для загрузки фарша в бункер используется мачтовый подъёмник ФЦД.

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

Сборка, разборка, мойка и хранение разборных деталей шприца производятся на специальной технологической тележке, где для каждой детали определено свое место.

Достоинства шприца вакуумного КОМПО ОПТИ 2000М

  • оптимальное соотношение цена-качество;
  • оптимальная цена владения, благодаря оптимальной стоимости и невысоким затратам на эксплуатацию;
  • высокая производительность при выработке всех видов колбас;
  • высокая точность дозирования;
  • универсальность в части возможности выпуска и вареных, и структурных колбас, а также сосисок и сарделек;
  • качественное вакуумирование фарша, исключающее наличие пористости во всех видах колбас;
  • гибкий подход к комплектованию в части возможности выбора комплекта шнеков под требования конкретного производства;
  • сохранение рисунка фарша под оболочкой и внутри батона на уровне роторных шприцов при использовании ВП-6000;
  • возможность расширения функциональности, благодаря агрегатированию с ВП-6000 (для структурных колбас) и КОМПО-ТВИСТ ПЛК-700 (для сосисок и сарделек);
  • возможность агрегатирования с клипсатором любого производителя;
